| 名前: | 温度の部屋が付いている3つの軸線率のテーブル | モデル: | WKZT3-60 |
|---|---|---|---|
| テーブルの重量: | 2950KGについて | テーブルの表面次元: | φ840mm |
| テーブルの表面の平坦: | 0.05mm | テーブルの表面の敗北: | 0.03mm |
| ハイライト: | 2つの軸線率のテーブル,単一の軸線率のテーブル |
||
3軸線の動きのシミュレーター
テストの下の装置が3本の斧のまわりで同時動きと刺激される必要があるときACUTRONICの三軸の動きのシミュレーターの範囲からのプロダクトは右の選択です。
3本の斧の独立した動きのシミュレーションはそれらを非常に多目的にさせます:それらは、ハードウェア ループ（HWIL）テストのために、慣性誘導の試験制度(IGTS)、およびもっとたくさんの適用としてOptronic （EOTS）ポインティング デバイスのテストのために使用されます。

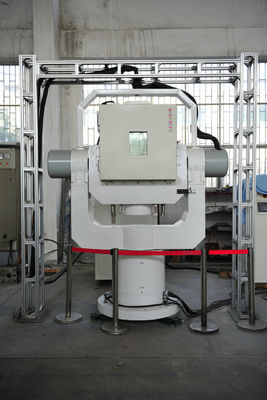

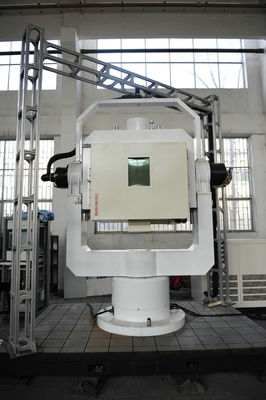

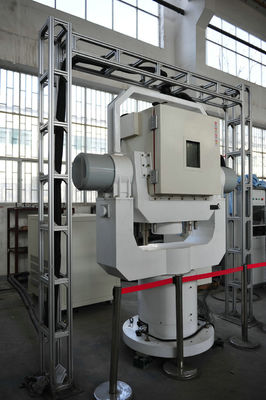

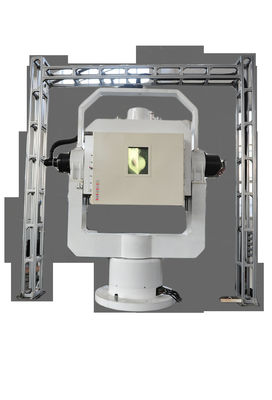

| 温度の部屋が付いているWKZT3-60 3軸線率のテーブル | |
| 記述 | 温度の部屋が付いているWKZT3-60 3軸線率のテーブルは3軸線U-U-Tフレームを加えます。それは高低の温度の状態の多機能のシミュレーション テストをされます。それは位置、率、振動を提供します、高低の温度テストetc.andは慣性装置および慣性の部品のためのすべての機能テストおよび実験の条件を満たします。 |
| 主要な技術的なspec。 | |
| ペイロード: | ≥60Kg （最高の100Kg） |
| 測定された装置の設置次元: | 60mm×600mm×600mm |
| テーブルの重量: | 2950Kgについて |
| テーブルの表面次元: | φ840mm |
| テーブルの表面の平坦: | 0.05mm |
| テーブルの表面の敗北: | 0.03mm （D=450mmの代わりのテスト） |
| テーブルの表面のresiduleの磁気: | ≤1Gs （1cmの上記のテーブルの表面） |
| 動揺の間違い: | ±2 ″ |
| verticalityを打ち切ります: | ±2 ″ |
| 回転角度の範囲: | 連続的、無制限 |
| 位置ロック: | 0°および90° |
| 操作モード | 位置、率、振動 |
| スリップ リング: | ユーザーのスリップ リング（カスタマイズされた数および力） |
| 電気制御キャビネット: | 標準19インチのキャビネット |
| 計算機システム: | 産業制御計算機、Windowsインターフェイス、RS422のイーサネット（≥100Mbps）、 受け取ります脈拍によって合わせられる信号（≥100Hz）を |
| 危害予防: | 実時間ディスプレイのシステムの状態および安全保護状態、misoperationを防ぐ命令があるように確認する取得フォールト・トレランス。 |
| Amibientの温度: | 20℃±5℃ |
| 角位置の測定の正確さ: | ±2 ″ |
| 角位置の測定の決断: | 0.36の″ |
| 角位置の測定の反復性: | ±1 ″ |
| 角ポジション・コントロールの正確さ: | ±1 ″ |
| 率の範囲: | 内部:±0.001~400°/s; 中間:±0.001~300°/s; 外:±0.001~200°/s; 三軸連結の最大レート:±60°/s |
| 率の決断: | 0.0001°/s |
| 率の正確さおよび安定性: | ω<1> 1°/s≤のω ω<10> ≥10°/s:≤1×10-5 （360°average） |
| 最高加速: | 内部500°/s2、中間200°/s2、外100°/s2 |
| 振動データ: | 内部（ピッチ）:振動広さ0°~±45°の振動期間≥40sは、調節可能段階的に行ないます; 中間（ロール）:広さ0°~±10°の振動period≥10sを振って下さい、調節可能段階的に行なって下さい; 外（ヨーイング）:広さ0°~±200°の振動期間5s~50sを振って下さい、調節可能段階的に行なって下さい。 |
| 温度の部屋の内のり寸法: | 850mm （L）×850mm （H） W）×700mm （ |
| 温度調整の範囲: | -55℃~+125℃ |
| 温度調整の正確さおよび均等性: | ≤±1℃ （空の部屋） |
| 温度の上昇率: | ≥3℃/min |
| 温度の部屋材料: | 6つの表面のInwallそして外面は金属、中間です熱絶縁材です |
| 温度の部屋の冷凍モード: | 機械圧縮機の冷凍 |
| 温度の部屋の冷却モード: | 空冷 |
| 運転者モード: | トルク モーター直接運転者 |
