| 名前: | 振動テスト テーブル | モデル: | YBT6-200 6 |
|---|---|---|---|
| ペイロードの機能: | 200 kg | 測定された装置の設置次元: | φ400mm×400mm |
| テーブルの重量: | 300KG について | テーブルの表面次元: | Ø1000mm |
| ハイライト: | 2つの軸線率のテーブル,単一の軸線率のテーブル |
||

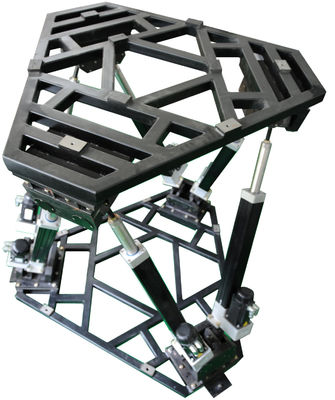

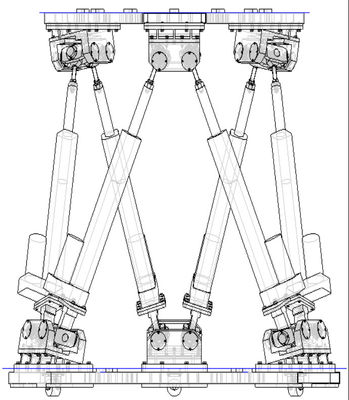

YBT6-200 6 DOFの振動テスト テーブル
記述:
YBT6-200 6 DOFの振動テスト テーブルは位置のアナログ、アナログ正弦波を提供選抜しますDOFの動き、ある特定の範囲内のユーザーの設定に従う多数DOFの複雑な動きを、達成します道スペクトルの波プロセス、任意波の再生、道スペクトル、波スペクトル、航空スペクトルの再生等機能をできます。
主要な技術仕様:
| ペイロードの機能: | 200Kg |
| 測定された装置の設置次元: | φ400mm×400mm |
| テーブルの重量: | 300Kgについて |
| テーブルの表面次元: | Ø1000mm |
| テーブルの表面の平坦: | 0.01mm |
| テーブルの表面の敗北: | 0.02mm |
| 動き範囲: | ピッチの回転:±30°;隆起の動揺:±0.3m; ロール回転:±30°;サージの動揺:±0.3m; ヨーイングの回転:±30°;縦の動揺:±0.2m |
| 操作モード | 位置、振動、シミュレーションは、波スペクトル等を前もって調整しました。 |
| 電気制御キャビネット: | どれも（テーブルと統合されて） |
| 計算機システム: | a |
| 危害予防: | 実時間ディスプレイのシステムの状態および安全保護状態;mis操作を防ぐために命令にフォールト・トレランスの点検を提供して下さい。 |
| 周囲温度: | 10℃~40℃ |
| 回転DOFの正確さ: | ≤±3 ′ |
| 翻訳の正確さ: | ≤±0.5mm |
| 率の範囲: | ピッチの回転:±20°;隆起の動揺:±0.3m; ロール回転:±20°;サージの動揺:±0.3m; ヨーイングの回転:±20°;縦の動揺:±0.3m |
| 最高加速: | ピッチの回転:±200°/s2;隆起の動揺:±1g; ロール回転:±200°/s2;サージの動揺:±1g; ヨーイングの回転:±200°/s2;縦の動揺:±1g |
| 動きの周波数範囲: | 0.01Hz~0.5Hz |
| 運転者モード: | 電気シリンダーを通したACモーター ドライブ遅いドライブ |
